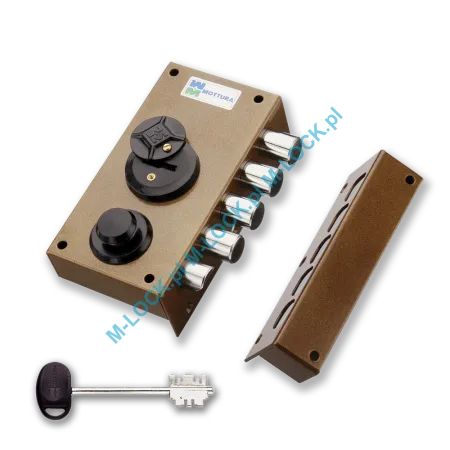

MOTTURA 20.517 zamek na klucz dwupiórowy z zatrzaskiem

  • Obserwuj produkt:
  • Dodaj recenzję:
  • Kod: MOT-20517
  • Producent: MOTTURA
  • Dostępność: z magazynu producenta z magazynu producenta

  • Historia ceny
  • Czas realizacji: do 3-4 tygodni
  • szt.
  • Cena netto: 495,64 zł / szt. 609,64 zł / szt.

SERIA 20 - zamki antywłamaniowe obsługiwane obustronnie kluczem dwupiórowym. Otwarcie zamka możliwe jest niezależnie od strony z której został zamknięty.

Zamki mocowane są dwupłaszczyznowo - śruby mocujące wkręcane są z wierzchu i od czoła. Druga płaszczyzna mocowania (od czoła) jest niedostępna przy zamkniętych drzwiach, zabezpiecza to przed zdemontowaniem zamka od wewnątrz przez osobę niepożądaną oraz próby wbicia zamka do środka.

W modelach z funkcją zatrzasku, rygiel zatrzaskowy cofa się za pomocą klucza oraz gałką od wewnątrz.

Charakterystyka produktu

PRODUCENT: MOTTURA (Włochy)
TYP ZAMKA: nawierzchniowy
RODZAJ ZAMKA: jednopunktowy
RODZAJ KLUCZA: dwupiórowy 60 mm
KOLOR: brąz
OBSŁUGA: klucz/klucz (zew./wew.)
SERIA: seria 20
STRONNOŚĆ: lewy lub prawy (wariant przy zamówieniu)
WYMIARY: 80x152x30 mm (szer. wys. gr.)
DORMAS: 42 mm
ILOŚĆ RYGLI: 4 + zatrzask
WYSUW RYGLI: 20 mm
UJEDNOLICENIE: możliwość otwierania wielu zamków jednym kluczem
GWARANCJA: 24 miesiące
W ZESTAWIE: 3 klucze, blacha zaczepowa, kpl. śrub montażowych, szyld zewnętrzny

Typy zamków serii 20:

  • zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne) art. 20.500/501//507/510/511/517
  • zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół) art. 20.520/530//527/537
  • zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół) art. 20.540/550

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 20 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. W zamkach zatrzaskowych jest to ważna informacja ze względu na odpowiednie ustawienie rygla zatrzaskowego. Dlatego niezbędnym jest nie tylko podanie stronności (lewy, prawy), ale także informacji na temat otwarcia drzwi - otwierane na zewnątrz pomieszczenia lub do wewnątrz (zewn. / wewn.) patrz rysunek.

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego.
Modele 20.507/517/527/537 dormas 42 mm
Modele 20.500/501/510//511/520/530/540/550 dormas 63 mm

Klucze - zamki z serii 20 posiadają w standardzie zaplombowany woreczek z trzema kluczami macierzystymi 60 mm

  • Modele 20.507/517/527/537 klucze art. 92.106
  • Modele 20.501/511 klucze art. 92.106/5
  • Modele 20.500/510/520/530/540/550 klucze art. 92.315/4

Rozeta zewnętrzna - dołączona do zamka, kolor mosiądz (OLV)
dla zamków 20.507/517/527/537 rozeta art. 95.215
dla zamków 20.501/511 rozeta art. 95.223
dla zamków 20.500/510/520/530/540/550 rozeta art. 95.147/4

Blacha zaczepowa - dołączona do zamka,
dla zamków 20.507/517/527/537 zaczep art. 94.293
dla zamków 20.501/511 zaczep art. 94.128
dla zamków 20.500/510/520/530/540/550 zaczep art. 94.122

Warto wiedzieć (przed zakupem)
Zamki nawierzchniowe firmy Mottura serii 20 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200 (tylko do zamków pięciopalcowych)
- blachy zaczepowe podwyższane: art. 94.125, art. 94.130, art. 94.293/A (tylko do zamków serii 20, 30, 38)
- blachy zaczepowe do drzwi otwieranych na zewnątrz: art. 94.074, art. 94.344 (tylko do zamków serii 34)

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
