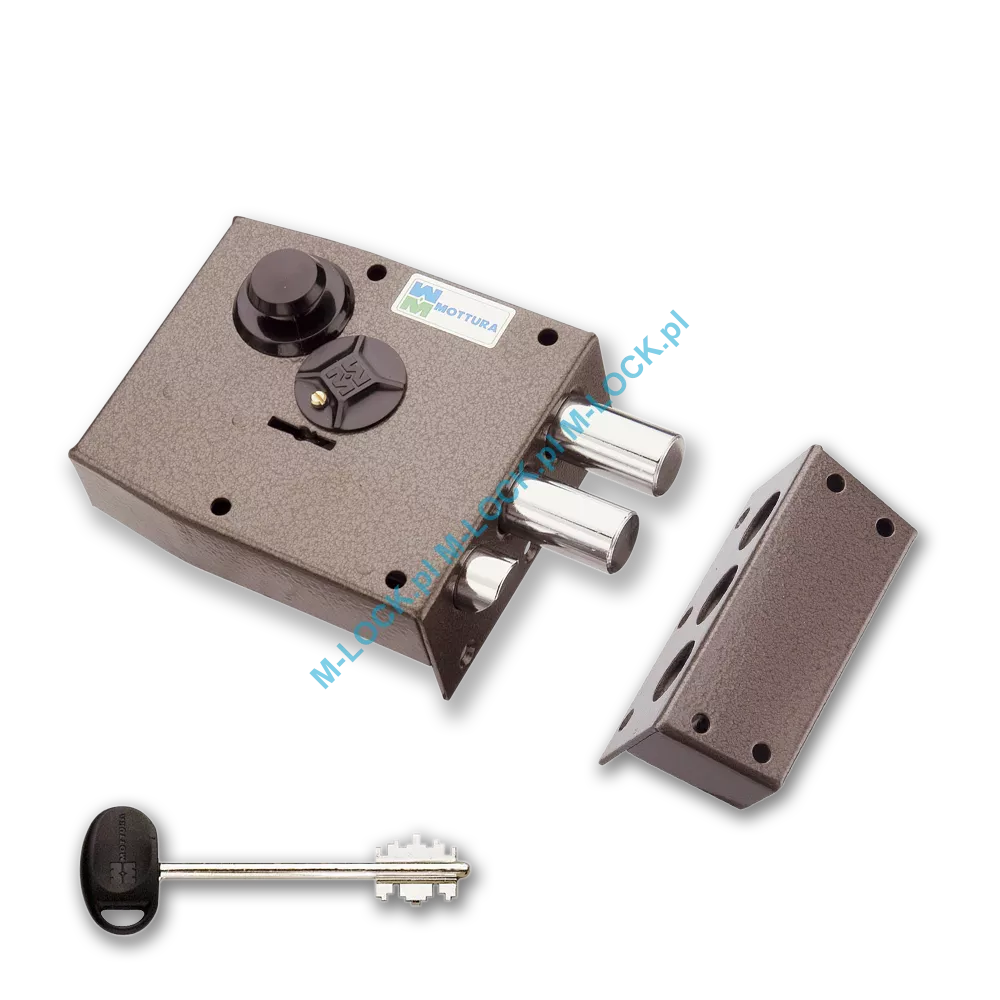

MOTTURA 20.511 zamek na klucz dwupiórowy z zatrzaskiem

Typy zamków serii 20:

• zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne) art. 20.500/501//507/510/511/517
• zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół) art. 20.520/530//527/537
• zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół) art. 20.540/550

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 20 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. W zamkach zatrzaskowych jest to ważna informacja ze względu na odpowiednie ustawienie rygla zatrzaskowego. Dlatego niezbędnym jest nie tylko podanie stronności (lewy, prawy), ale także informacji na temat otwarcia drzwi - otwierane na zewnątrz pomieszczenia lub do wewnątrz (zewn. / wewn.) patrz rysunek.

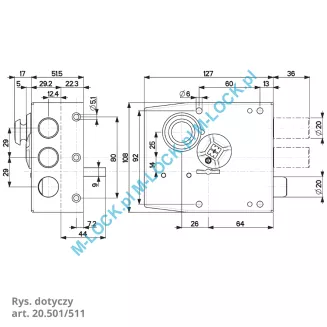

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego.
Modele 20.507/517/527/537 dormas 42 mm
Modele 20.500/501/510/511/520/530/540/550 dormas 63 mm

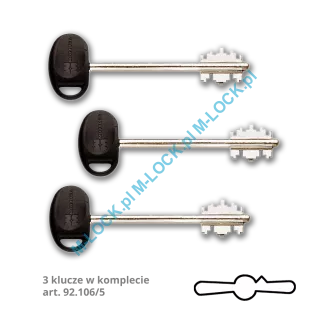

Klucze - zamki z serii 20 posiadają w standardzie zaplombowany woreczek z trzema kluczami macierzystymi 60 mm

• Modele 20.507/517/527/537 klucze art. 92.106
• Modele 20.501/511 klucze art. 92.106/5
• Modele 20.500/510/520/530/540/550 klucze art. 92.315/4

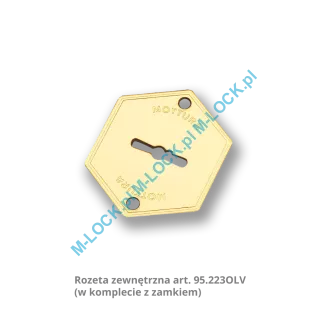

Rozeta zewnętrzna - dołączona do zamka, kolor mosiądz (OLV)
dla zamków 20.507/517/527/537 rozeta art. 95.215
dla zamków 20.501/511 rozeta art. 95.223
dla zamków 20.500/510/520/530/540/550 rozeta art. 95.147/4

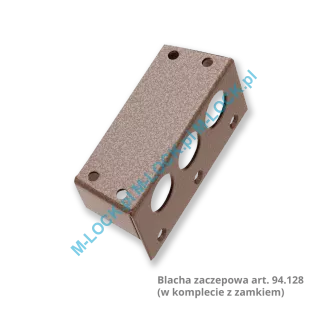

Blacha zaczepowa - dołączona do zamka,
dla zamków 20.507/517/527/537 zaczep art. 94.293
dla zamków 20.501/511 zaczep art. 94.128
dla zamków 20.500/510/520/530/540/550 zaczep art. 94.12

Warto wiedzieć (przed zakupem)
Zamki nawierzchniowe firmy Mottura serii 20 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200 (tylko do zamków pięciopalcowych)
- blachy zaczepowe podwyższane: art. 94.125, art. 94.130, art. 94.293/A (tylko do zamków serii 20, 30, 38)
- blachy zaczepowe do drzwi otwieranych na zewnątrz: art. 94.074, art. 94.344 (tylko do zamków serii 34)

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
