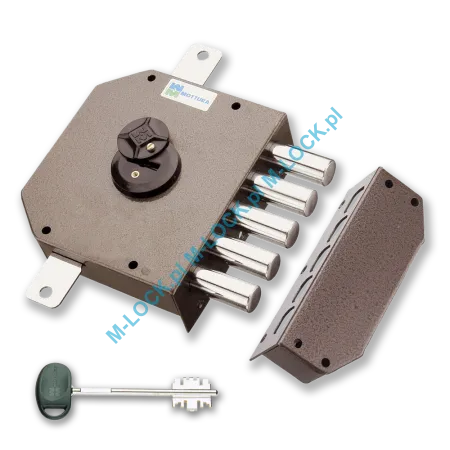

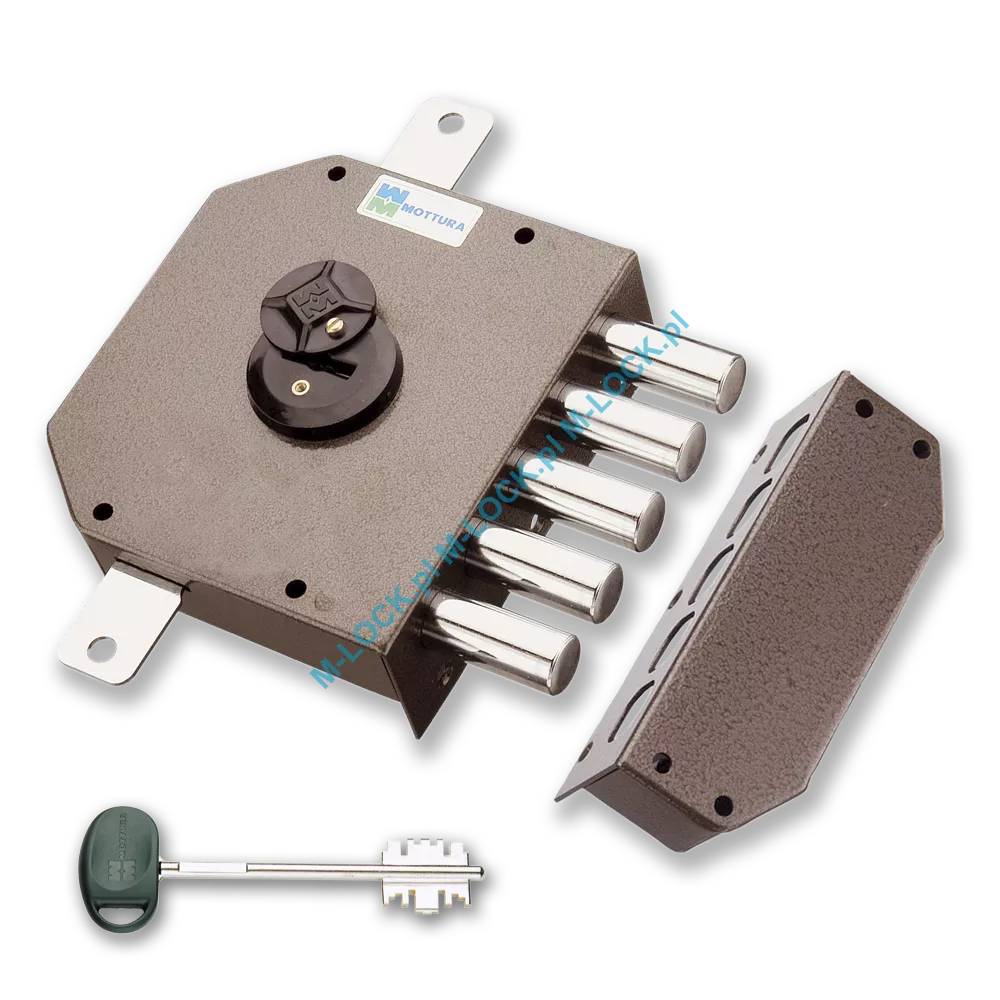

MOTTURA 20.520 zamek rozporowy na klucz dwupiórowy

  • Kod: MOT-20520
  • Producent: MOTTURA
  • Dostępność: Z magazynu producenta Z magazynu producenta
    Czas realizacji: do 3-4 tygodni
  • szt.
  • Cena netto: 601,84 zł / szt. 740,26 zł / szt.

SERIA 20 - zamki antywłamaniowe obsługiwane obustronnie kluczem dwupiórowym. Otwarcie zamka możliwe jest niezależnie od strony z której został zamknięty.

Zamki mocowane są dwupłaszczyznowo - śruby mocujące wkręcane są z wierzchu i od czoła. Druga płaszczyzna mocowania (od czoła) jest niedostępna przy zamkniętych drzwiach, zabezpiecza to przed zdemontowaniem zamka od wewnątrz przez osobę niepożądaną oraz próby wbicia zamka do środka.

Charakterystyka produktu

PRODUCENT: MOTTURA (Włochy)
TYP ZAMKA: nawierzchniowy
RODZAJ ZAMKA: wielopunktowy
RODZAJ KLUCZA: dwupiórowy 60 mm
KOLOR: brąz młotkowany
OBSŁUGA: klucz/klucz (zew./wew.)
SERIA: seria 20
STRONNOŚĆ: lewy lub prawy (wariant przy zamówieniu)

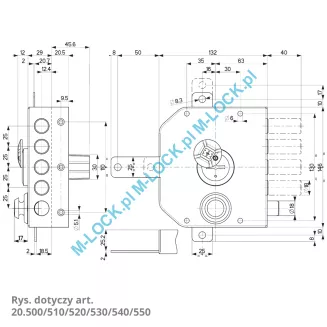

WYMIARY: 132x146x30 mm (szer. wys. gr.)
DORMAS: 63 mm
WYSOKOŚĆ: regulowana (max. 270 cm)
ILOŚĆ RYGLI: 5/2 (poziom/pion)
WYSUW RYGLI: 40 mm/17 mm (poziom/pion)
UJEDNOLICENIE: możliwość otwierania wielu zamków jednym kluczem
GWARANCJA: 24 miesiące
W ZESTAWIE: 3 klucze, blachy zaczepowe, kpl. śrub montażowych, pręty rozporowe, szyld zewnętrzny, tuleja podłogowa

Typy zamków serii 20:

  • zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne) art. 20.500/501//507/510/511/517
  • zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół) art. 20.520/530//527/537
  • zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół) art. 20.540/550

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 20 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

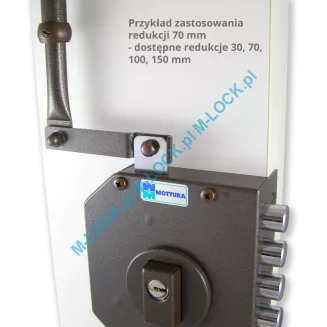

Pręty rozporowe dołączone są standardowo do każdego zamka trzy i pięciopunktowego serii 20. Pręty montowane są w pionie, ich wysokość regulowana jest teleskopowo. W przypadku kolizji z istniejącymi zamkami lub klamką można zastosować redukcje (dostępne osobno), pozwalające na przesunięcie prętów do czoła drzwi lub w stronę zawiasów. Dostępne są cztery długości elementów redukcyjnych 30, 70, 100, 150 mm o symbolach 99.137, 99.138/70, 99.138/100, 99.139

  • Modele 20.527/537 posiadają w zestawie komplet prętów art. 93.291 o przekroju prostokątnym 10x20 mm i wzmocnionej okrągłej końcówce o średnicy 18 mm, każdy pręt posiada regulację w zakresie od 70 do 131 cm (2szt.)

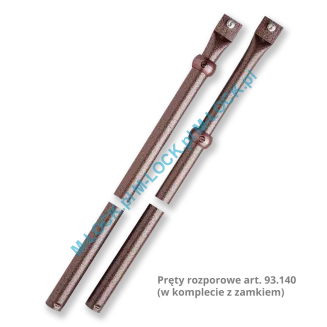

  • Modele 20.520/530 posiadają w zestawie komplet prętów art. 93.140 o przekroju okrągłym i średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
    - górny od 76 do 131 cm (1szt.)
    - dolny od 76 do 139 cm (1szt.)
  • Modele 20.540/550 posiadają w zestawie komplet prętów art. 93.141 o przekroju okrągłym i średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
    - górne od 76 do 131 cm (2szt.)
    - dolne od 76 do 139 cm (2szt.)

W zestawie z zamkami pięciopunktowymi znajduje się zwrotnica (deviator) art. 96.143 rozprowadzająca drugi zestaw prętów (od strony zawiasów), pręt łączący zwrotnicę z zamkiem posiada regulację w zakresie od 49,5 do 80 cm

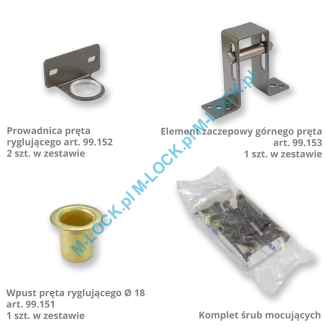

Pozostałe akcesoria dołączone do zamków rozporowych:
- przelotowe elementy mocujące pręty, dla zamków 20.527/537 art. 99.292, dla zamków 20.520/530/540/550 art. 99.152

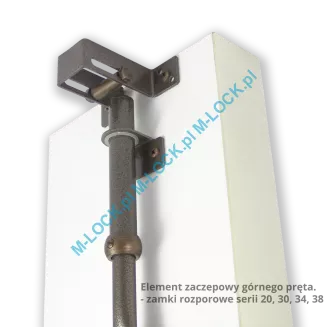

- regulowany element zaczepowy górnego pręta, dla zamków 20.527/537 art. 99.289, dla zamków 20.520/530/540/550 art. 99.153
- tuleja podłogowa (wpust dolnego pręta Ø 18) dla wszystkich zamków rozporowych serii 20 art. 99.151

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. Określenie stronności - patrz rysunek.

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego.
Modele 20.507/517/527/537 dormas 42 mm
Modele 20.500/501/510//511/520/530/540/550 dormas 63 mm

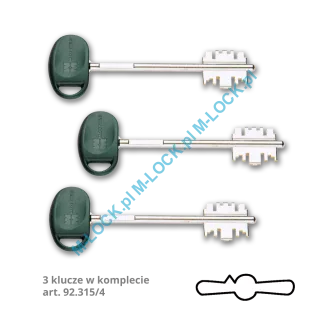

Klucze - zamki z serii 20 posiadają w standardzie zaplombowany woreczek z trzema kluczami macierzystymi 60 mm

  • Modele 20.507/517/527/537 klucze art. 92.106
  • Modele 20.501/511 klucze art. 92.106/5
  • Modele 20.500/510/520/530/540/550 klucze art. 92.315/4

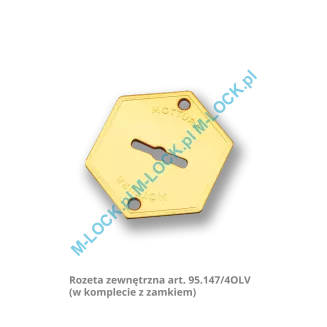

Rozeta zewnętrzna - dołączona do zamka, kolor mosiądz (OLV)
dla zamków 20.507/517/527/537 rozeta art. 95.215
dla zamków 20.501/511 rozeta art. 95.223
dla zamków 20.500/510/520/530/540/550 rozeta art. 95.147/4

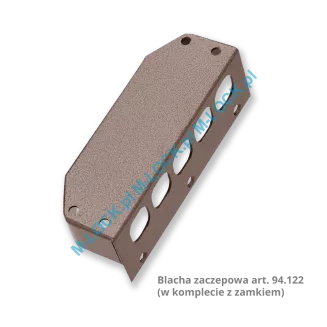

Blacha zaczepowa - dołączona do zamka,
dla zamków 20.507/517/527/537 zaczep art. 94.293
dla zamków 20.501/511 zaczep art. 94.128
dla zamków 20.500/510/520/530/540/550 zaczep art. 94.122

Warto wiedzieć (przed zakupem)
Zamki nawierzchniowe firmy Mottura serii 20 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200 (tylko do zamków pięciopalcowych)
- blachy zaczepowe podwyższane: art. 94.125, art. 94.130, art. 94.293/A (tylko do zamków serii 20, 30, 38)
- blachy zaczepowe do drzwi otwieranych na zewnątrz: art. 94.074, art. 94.344 (tylko do zamków serii 34)

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
