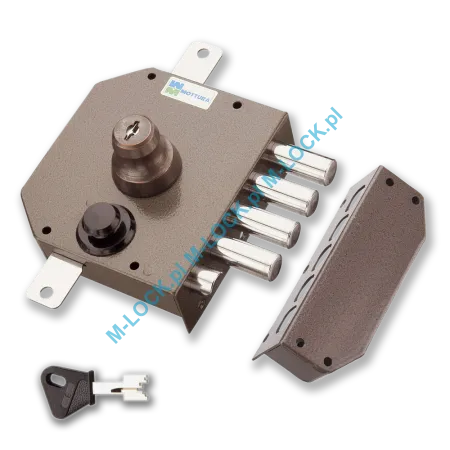

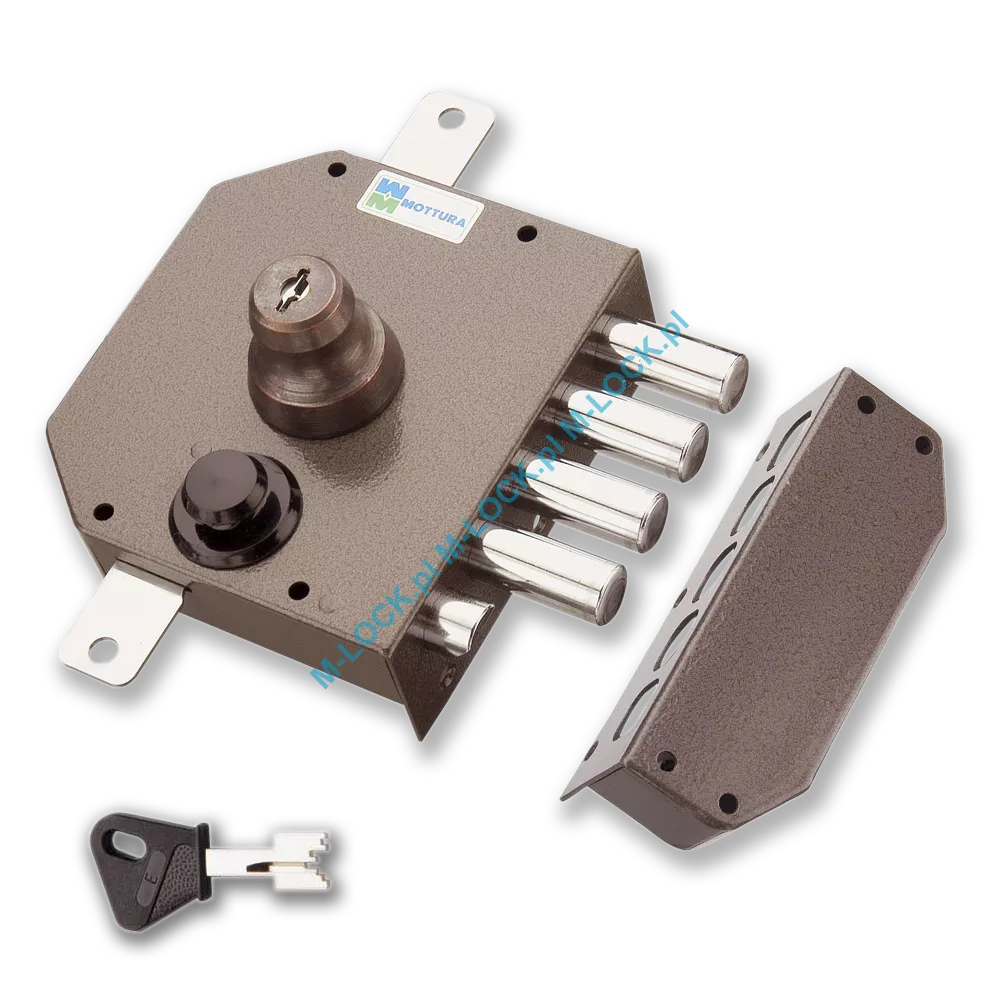

MOTTURA 30.632 zamek rozporowy na klucz typu POMPA z zatrzaskiem

  • Kod: MOT-30632
  • Producent: MOTTURA
  • Dostępność: Z magazynu producenta Z magazynu producenta
    Czas realizacji: do 3-4 tygodni
  • szt.
  • Cena netto: 791,51 zł / szt. 973,56 zł / szt.

SERIA 30 - zamki antywłamaniowe obsługiwane niedużym kluczem (64 mm) typu POMPA.

Konstrukcja wyposażona w cylinder zewnętrzny znajdujący się w obrotowej stalowej tulei uniemożliwiającej jego ukręcenie. Cylinder wykonany jest z twardometalu zabezpieczającego przed próbami ucięcia lub rozwiercenia.
Średnica cylindra zewnętrznego wynosi 34 mm, jego długość 50 mm. Opcjonalnie dostępne są cylindry o długościach 60, 70, 80, 90 i 100 mm.

Cylinder jest elementem wymiennym. W przypadku dużej rotacji użytkowników, utraty kluczy itp. można go wymienić bez potrzeby wymiany całego zamka.

Charakterystyka produktu

PRODUCENT: MOTTURA (Włochy)
TYP ZAMKA: nawierzchniowy
RODZAJ ZAMKA: wielopunktowy
RODZAJ KLUCZA: POMPA
KOLOR: brąz młotkowany
OBSŁUGA: klucz/klucz (zew./wew.)
SERIA: seria 30
STRONNOŚĆ: lewy lub prawy (wariant przy zamówieniu)

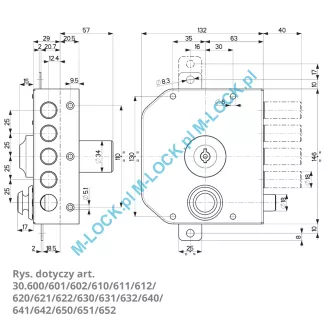

WYMIARY: 132x146x30 mm (szer. wys. gr.)
DORMAS: 63 mm
WYSOKOŚĆ: regulowana (max. 270 cm)
ILOŚĆ RYGLI: 4/2 (poziom/pion) + zatrzask
CYLINDER: wymienny
WYSUW RYGLI: 40 mm/17 mm (poziom/pion)
UJEDNOLICENIE: możliwość otwierania wielu zamków jednym kluczem
GWARANCJA: 24 miesiące
W ZESTAWIE: 3 klucze, blachy zaczepowe, kpl. śrub montażowych, pręty rozporowe, szyld zewnętrzny, tuleja podłogowa

Typy zamków serii 30:

  • zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne)
    art. 30.401/406/407/411/416/600/601/ 602/610/611/612
  • zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół)
    art. 30.426/427/436/437/620/621/622/ 630/631/632
  • zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół)
    art. 30.640/641/642/650/651/652

Otwarcie zamka jest możliwe niezależnie od tego z której strony został zamknięty. Zamki mocowane są dwupłaszczyznowo - śruby mocujące wkręcane są z wierzchu i od czoła, dzięki czemu druga płaszczyzna mocowania (od czoła) jest niedostępna przy zamkniętych drzwiach. Zabezpiecza to przed zdemontowaniem zamka od wewnątrz przez osobę niepożądaną oraz próby wbicia zamka do środka.

Obsługa od strony wewnętrznej zamków serii 30 odbywa się za pomocą gałki lub pokrętła kluczowego (pokrętło kluczowe nie jest uzbrojonym w zapadki cylindrem). Modele dwucylindryczne wyposażone są w identycznie kodowane cylindry z obu stron (otwierane tym samym kluczem). To rozwiązanie daje taką samą ochronę wewnątrz jak i zewnątrz.
Dostępne są również modele z zatrzaskiem. Rygiel zatrzaskowy można cofnąć za pomocą klucza lub gałki.

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 30 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

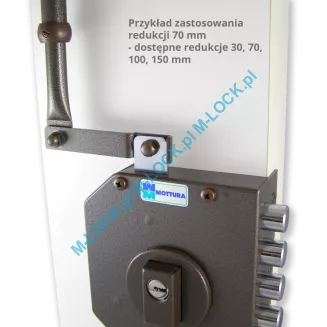

Pręty rozporowe dołączone są standardowo do każdego zamka trzy i pięciopunktowego serii 30. Pręty montowane są w pionie, ich wysokość regulowana jest teleskopowo. W przypadku kolizji z istniejącymi zamkami lub klamką można zastosować redukcje (dostępne osobno), pozwalające na przesunięcie prętów do czoła drzwi lub w stronę zawiasów. Dostępne są cztery długości elementów redukcyjnych 30, 70, 100, 150 mm o symbolach 99.137, 99.138/70, 99.138/100, 99.139

  • Modele 30.426/427/436/437 posiadają w zestawie komplet prętów art. 93.291 o przekroju prostokątnym 10x20 mm i wzmocnionej okrągłej końcówce o średnicy 18 mm, każdy pręt posiada regulację w zakresie od 70 do 131 cm (2szt.)

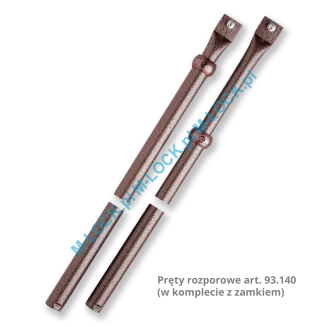

  • Modele 30.620/621/622/630/631/632 posiadają w zestawie komplet prętów art. 93.140 o przekroju okrągłym i średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
    - górny od 76 do 131 cm (1szt.)
    - dolny od 76 do 139 cm (1szt.)
  • Modele 30.640/641/642/650/651/652 posiadają w zestawie komplet prętów art. 93.141 o przekroju okrągłym i średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
    - górne od 76 do 131 cm (2szt.)
    - dolne od 76 do 139 cm (2szt.)

W zestawie z zamkami pięciopunktowymi znajduje się zwrotnica (deviator) art. 96.143 rozprowadzająca drugi zestaw prętów (od strony zawiasów), pręt łączący zwrotnicę z zamkiem posiada regulację w zakresie od 49,5 do 80 cm

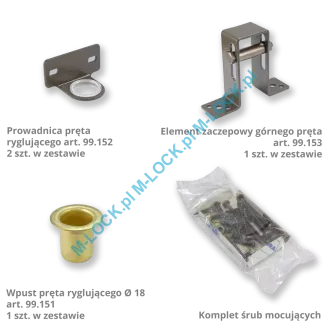

Pozostałe akcesoria dołączone do zamków rozporowych:
- przelotowe elementy mocujące pręty, dla zamków 30.426/427/436/437 art. 99.292, dla zamków 30.620/621/622/630/631/632/640/ 641/642/650/651/652 art. 99.152

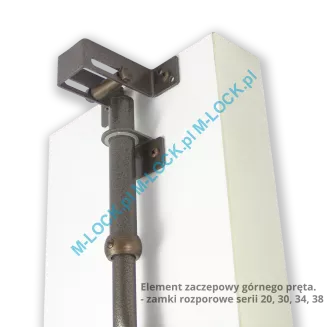

- regulowany element zaczepowy górnego pręta, dla zamków 30.426/427/436/437 art. 99.289, dla zamków 30.620/621/622/630/631/632/640/ 641/642/650/651/652 art. 99.153
- tuleja podłogowa (wpust dolnego pręta Ø 18) dla wszystkich zamków rozporowych serii 30 art. 99.151

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. W zamkach zatrzaskowych jest to ważna informacja ze względu na odpowiednie ustawienie rygla zatrzaskowego. Dlatego niezbędnym jest nie tylko podanie stronności (lewy, prawy), ale także informacji na temat otwarcia drzwi - otwierane na zewnątrz pomieszczenia lub do wewnątrz (zewn. / wewn.) patrz rysunek.

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego.
Modele 30.406/407/416/426/427/436/437 dormas 42 mm
Modele 30.401/411/600/601/602/610/611/ 612/620/621/622/630/631/632/ 640/641/642/650/651/652 dormas 63 mm

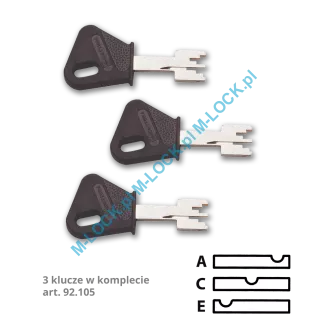

Klucze - wszystkie zamki z serii 30 posiadają w standardzie zaplombowany woreczek z trzema kluczami macierzystymi, klucz art. 92.105

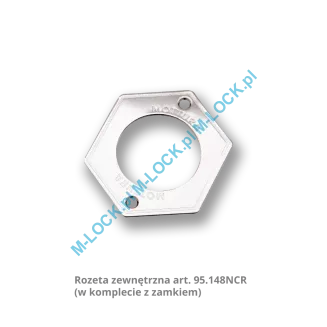

Rozeta zewnętrzna - dołączona do zamka, art. 95.148/N chrom (CR)

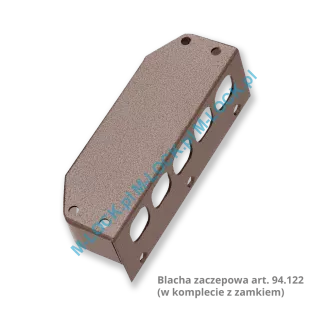

Blacha zaczepowa - dołączona do zamka,
dla zamków 30.406/407/416/426/427/436/437 zaczep art. 94.293,
dla zamków 30.401/411 zaczep art. 94.128,
dla zamków 30.600/601/602/610/611/612/620/ 621/622/630/631/632/640/641/ 642/650/651/652 zaczep art. 94.122

Warto wiedzieć (przed zakupem)
Zamki nawierzchniowe firmy Mottura serii 30 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200 (tylko do zamków pięciopalcowych)
- blachy zaczepowe podwyższane: art. 94.125, art. 94.130, art. 94.293/A (tylko do zamków serii 20, 30, 38)
- blachy zaczepowe do drzwi otwieranych na zewnątrz: art. 94.074, art. 94.344 (tylko do zamków serii 34)

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
