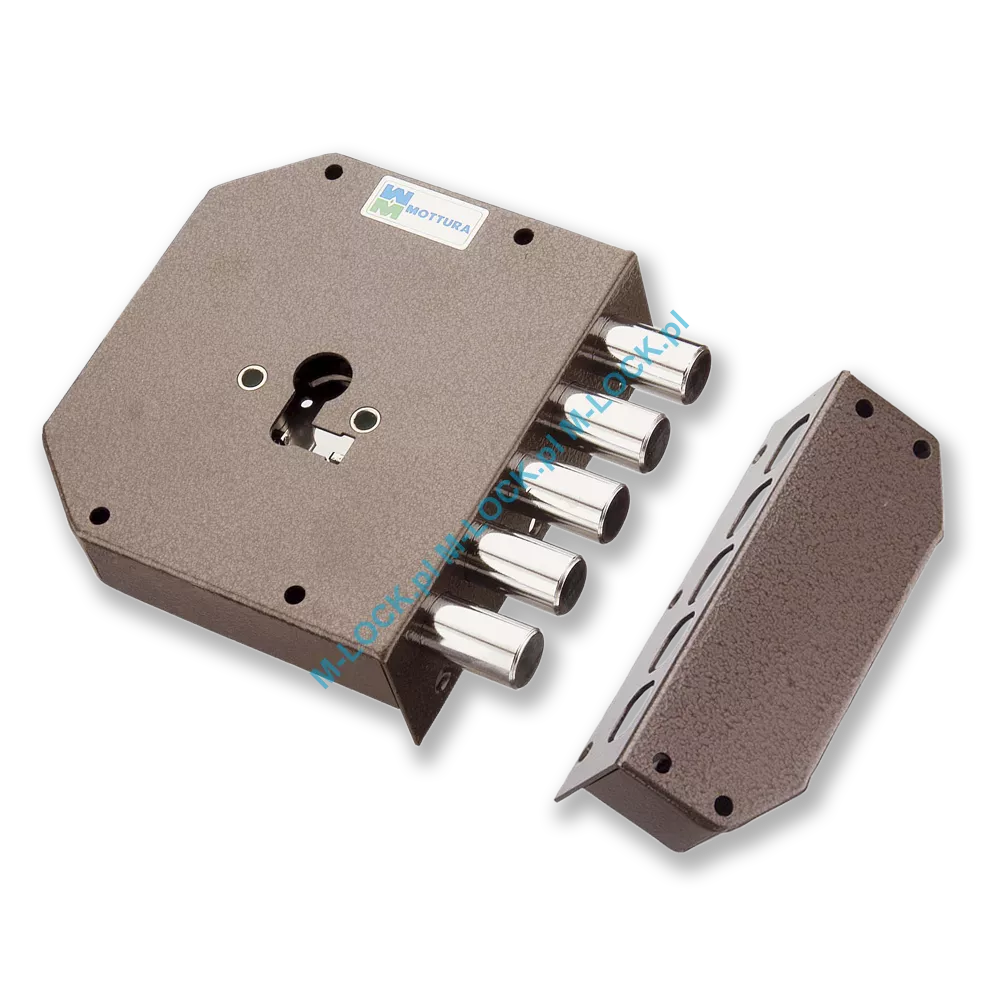

MOTTURA 38.600 zamek na wkładkę patentową

  • Obserwuj produkt:
  • Dodaj recenzję:
  • Kod: MOT-38600
  • Producent: MOTTURA
  • Dostępność: z magazynu producenta z magazynu producenta

  • Historia ceny
  • Czas realizacji: do 3-4 tygodni
  • szt.
  • Cena netto: 490,33 zł / szt. 603,11 zł / szt.

SERIA 38 - zamki antywłamaniowe przystosowane do współpracy z wymiennymi wkładkami profilowymi.

Ważnym czynnikiem mającym wpływ na odporność antywłamaniową zamków z serii 38 jest dobór wkładki profilowej/patentowej. Atutem opisywanych zamków jest możliwość współpracy z systemami jednego klucza lub kontroli dostępu Master Key.

Seria zamków 38 sprawdza się doskonale w razie częstej potrzeby wymiany kluczy np. duża rotacja użytkowników, wynajmowane obiekty, lokale itp. W razie utraty kluczy wymienia się wkładkę bez potrzeby wymiany całego zamka.

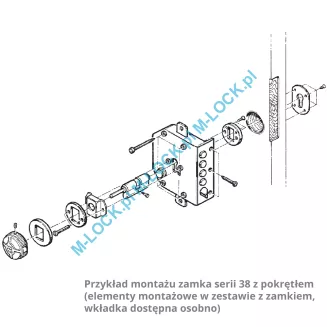

W przypadku potrzeby szybkiego (bezkluczowego) ryglowania, wystarczy wyposażyć zamek we wkładkę z pokrętłem od strony wewnętrznej.

Charakterystyka produktu

PRODUCENT: MOTTURA (Włochy)
TYP ZAMKA: nawierzchniowy
RODZAJ ZAMKA: jednopunktowy
RODZAJ KLUCZA: zależnie od doboru wkładki
KOLOR: brąz młotkowany
SERIA: seria 38
STRONNOŚĆ: lewy lub prawy (wariant przy zamówieniu)

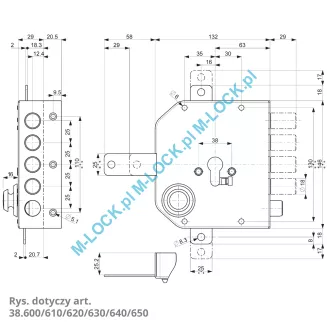

WYMIARY: 132x146x30 mm (szer. wys. gr.)
DORMAS: 63 mm
ILOŚĆ RYGLI: 5
WYSUW RYGLI: 30 mm
MASTER KEY: TAK
UJEDNOLICENIE: możliwość otwierania wielu zamków jednym kluczem
GWARANCJA: 24 miesiące

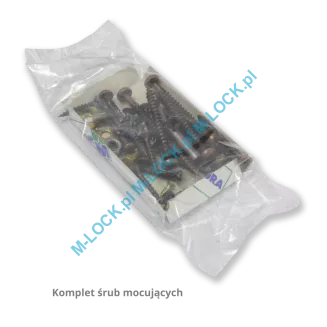

W ZESTAWIE: blacha zaczepowa, kpl. śrub montażowych, szyld zewnętrzny, zestaw mocujący wkładkę

Typy zamków serii 38:

  • zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne) art. 38.600/610
  • zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół) art. 38.620/630
  • zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół) art. 38.640/650

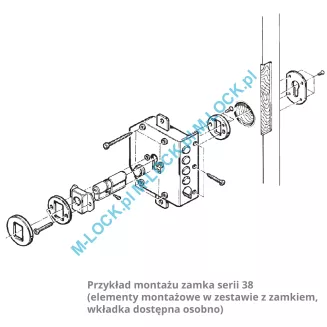

Zamki mocowane są dwupłaszczyznowo - śruby mocujące wkręcane są z wierzchu i od czoła, dzięki czemu druga płaszczyzna mocowania (od czoła) jest niedostępna przy zamkniętych drzwiach. Zabezpiecza to przed zdemontowaniem zamka od wewnątrz przez osobę niepożądaną oraz próby wbicia zamka do środka. Otwarcie zamka jest możliwe niezależnie od tego z której strony został zamknięty.

Obsługa od strony wewnętrznej zamków serii 38 może odbywać się za pomocą klucza lub gałki w zależności od zainstalowanej wkładki patentowej. Dostępne są również modele z zatrzaskiem. Rygiel zatrzaskowy można cofnąć z obu stron kluczem lub gałką.

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 38 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Wkładka patentowa stosowana w zamkach serii 38 jest elementem niesymetrycznym. Dlatego niezbędne jest określenie stronności (lewy, prawy) aby wkładka nie była zamontowana odwrotnie. Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. Określenie stronności - patrz rysunek.

Dobór długości wkładki
Od strony wewnętrznej pomieszczenia (strona zamocowania zamka) wkładka ZAWSZE powinna mieć wymiar 30 lub 31 mm
Strona zewnętrzna uzależniona jest od grubości skrzydła drzwiowego, dla przykładu:
- drzwi o grubości 4 cm (strona zewnętrzna, wkładka 55 do 60 mm)
- drzwi o grubości 5 cm (strona zewnętrzna, wkładka 65 do 70 mm)

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego. Dormas wszystkich modeli serii 38 wynosi 63 mm

Klucze - w zależności od zastosowanej wkładki patentowej.

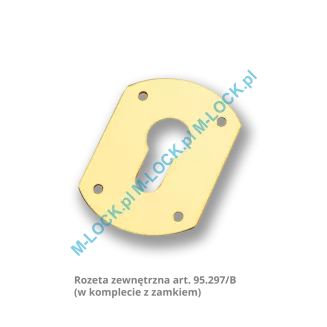

Rozeta zewnętrzna - w komplecie dla wszystkich zamków serii 38 art. 95.297/B mosiądz (OLV)

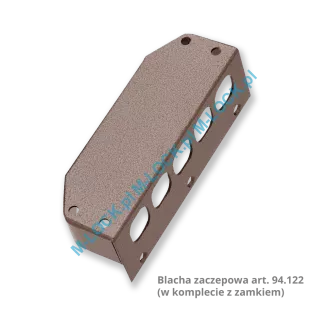

Blacha zaczepowa - w komplecie dla wszystkich zamków serii 38 art. 94.122

Warto wiedzieć (przed zakupem)

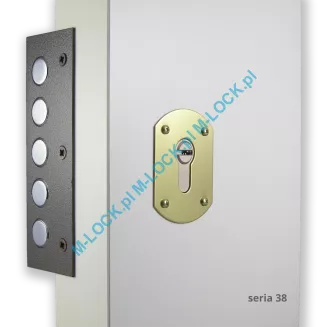

Zamki nawierzchniowe firmy Mottura serii 38 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200
- blachy zaczepowe podwyższane: art. 94.125

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
