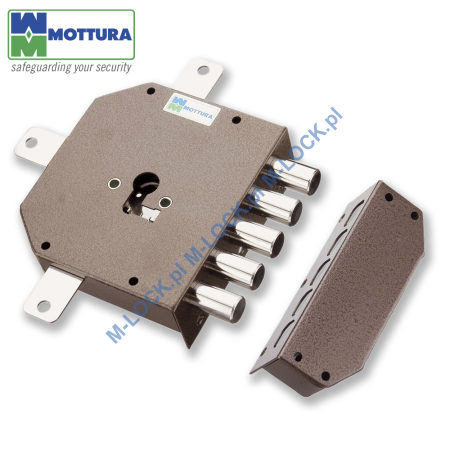

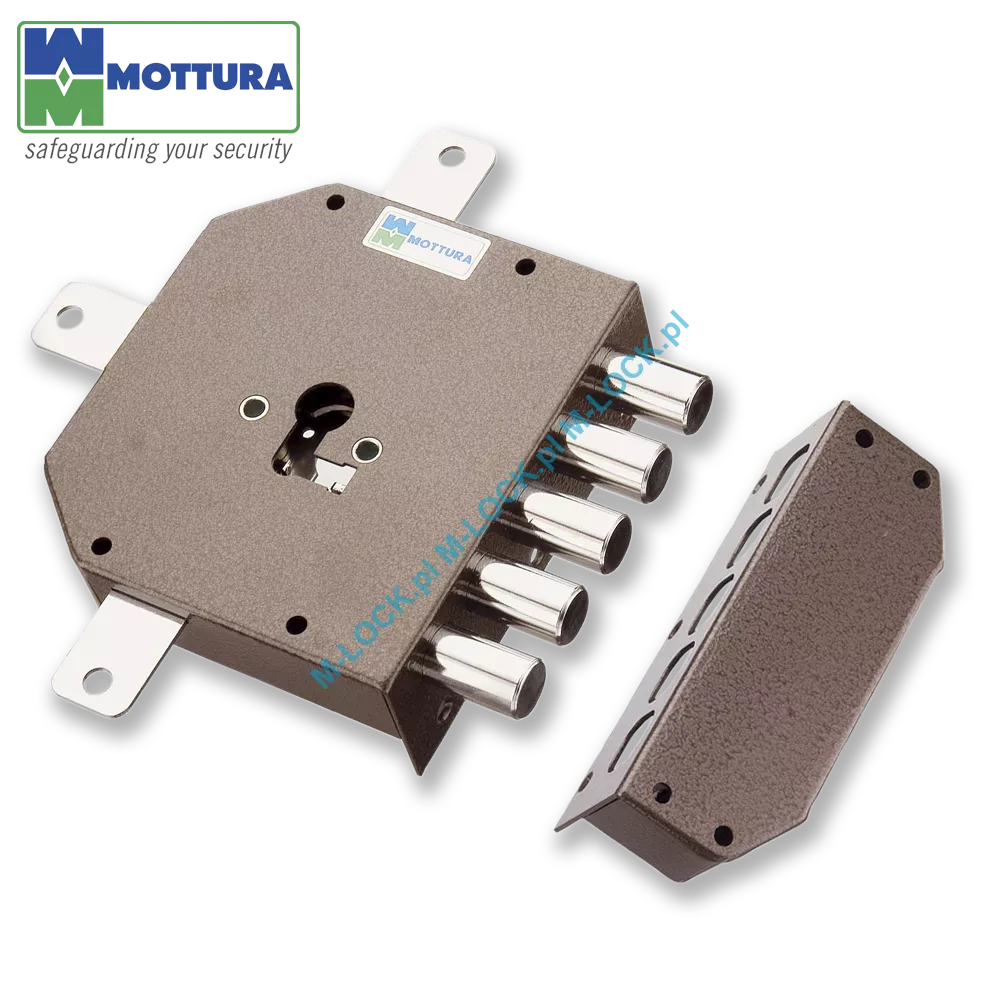

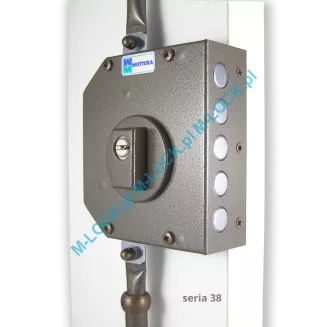

MOTTURA 38.640 zamek rozporowy na wkładkę patentową

Typy zamków serii 38:

• zamki jednopunktowe: ryglujące drzwi w jednym punkcie (ryglowanie boczne) art. 38.600/610
• zamki rozporowe trzypunktowe: ryglujące drzwi w trzech punktach (bok, góra, dół) art. 38.620/630
• zamki rozporowe pięciopunktowe: ryglujące drzwi w pięciu punktach (bok, 2x góra, 2x dół) art. 38.640/650

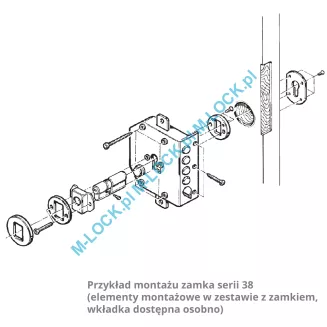

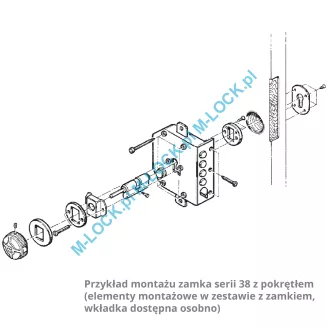

Zamki mocowane są dwupłaszczyznowo - śruby mocujące wkręcane są z wierzchu i od czoła, dzięki czemu druga płaszczyzna mocowania (od czoła) jest niedostępna przy zamkniętych drzwiach. Zabezpiecza to przed zdemontowaniem zamka od wewnątrz przez osobę niepożądaną oraz próby wbicia zamka do środka. Otwarcie zamka jest możliwe niezależnie od tego z której strony został zamknięty.

Obsługa od strony wewnętrznej zamków serii 38 może odbywać się za pomocą klucza lub  gałki w zależności od zainstalowanej wkładki patentowej. Dostępne są również modele z zatrzaskiem. Rygiel zatrzaskowy można cofnąć z obu stron kluczem lub gałką.

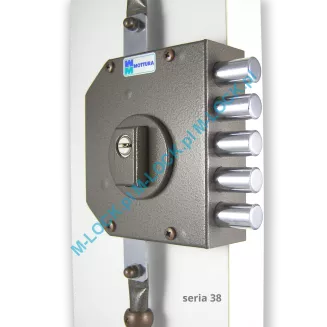

Rygle posiadają zwiększoną odporność na nacisk, próby wyłamania i wyważania. Modele serii 38 wyposażone są w rygle palcowe (boczne) i rygle pracujące w płaszczyźnie pionowej (góra/dół). Rygle pionowe usztywniają skrzydło drzwiowe chroniąc przed odgięciem za pomocą dźwigni rogów drzwi i próbami ich wyważenia. Ryglowanie pionowe dotyczy tylko zamków trzy i pięciopunktowych.

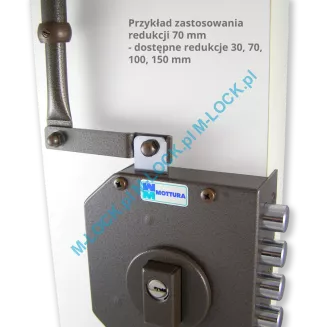

Pręty rozporowe dołączone są standardowo do każdego zamka trzy i pięciopunktowego serii 38. Ich wysokość regulowana jest na zasadzie teleskopu jeden w drugim. Pręty montowane są w pionie. W przypadku kolizji z istniejącymi zamkami lub klamką można zastosować redukcje (do kupienia osobno) pozwalające na przesunięcie prętów lekko do czoła lub w stronę zawiasów. Dostępne są cztery długości elementów redukcyjnych 30, 70, 100, 150 mm o symbolach 99.137, 99.138/70, 99.138/100, 99.139

• Modele 38.620/630 posiadają w komplecie pręty o symbolu 93.140 w przekroju okrągłym o średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
  - górny od 76 do 131 cm (1szt.)
  - dolny od 76 do 139 cm (1szt.)

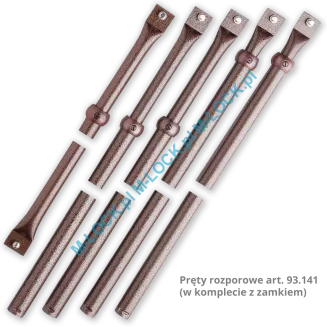

• Modele 38.640/650 posiadają w komplecie pręty o symbolu 93.141 w przekroju okrągłym o średnicy 18 mm ze wzmocnionymi końcówkami, pręty posiadają regulację w zakresie:
  - górne od 76 do 131 cm (2szt.)
  - dolne od 76 do 139 cm (2szt.)

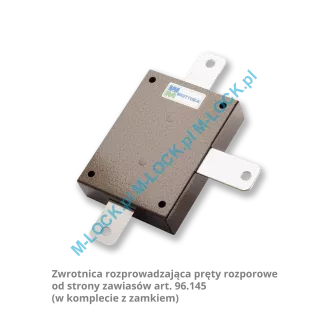

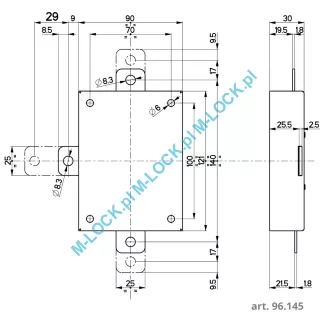

W zestawie z zamkami pięciopunktowymi znajduje się zwrotnica (deviator) art. 96.145 rozprowadzająca drugi zestaw prętów (od strony zawiasów), pręt łączący zwrotnicę z zamkiem posiada regulację w zakresie od 49,5 do 80 cm

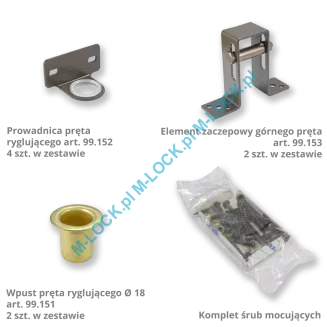

Pozostałe akcesoria dołączone do zamków rozporowych:
- przelotowe elementy mocujące pręty art. 99.152

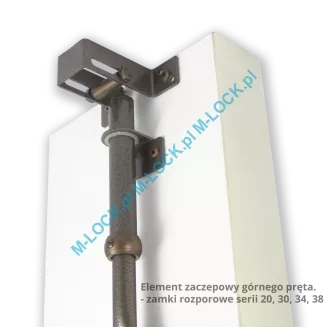

- regulowany element zaczepowy górnego pręta art. 99.153
- tuleja podłogowa (wpust dolnego pręta Ø 18) art. 99.151

Stronność zamka zależy od rodzaju drzwi (lewe lub prawe, otwierane na zewnątrz lub do środka pomieszczenia). Wkładka patentowa stosowana w zamkach serii 38 jest elementem niesymetrycznym. Dlatego niezbędne jest określenie stronności (lewy, prawy) aby wkładka nie była zamontowana odwrotnie. Zazwyczaj zamek dobiera się tak, aby obrót klucza przy zamykaniu wykonywany był w przeciwną stronę od tej, po której znajdują się zawiasy. Określenie stronności - patrz rysunek.

Dobór długości wkładki
Od strony wewnętrznej pomieszczenia (strona zamocowania zamka) wkładka ZAWSZE powinna mieć wymiar 30 lub 31 mm
Strona zewnętrzna uzależniona jest od grubości skrzydła drzwiowego, dla przykładu:
- drzwi o grubości 4 cm (strona zewnętrzna, wkładka 55 do 60 mm)
- drzwi o grubości 5 cm (strona zewnętrzna, wkładka 65 do 70 mm)

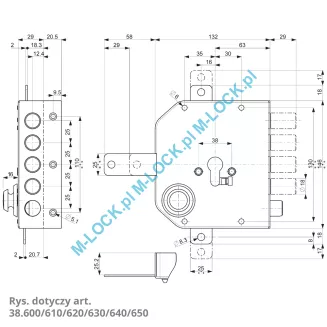

Dormas (ang. backset) - odległość mierzona od czoła zamka do osi otworu kluczowego. Dormas wszystkich modeli serii 38 wynosi 63 mm

Klucze - w zależności od zastosowanej wkładki patentowej.

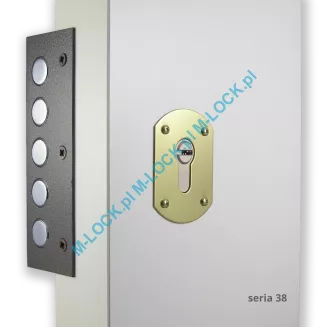

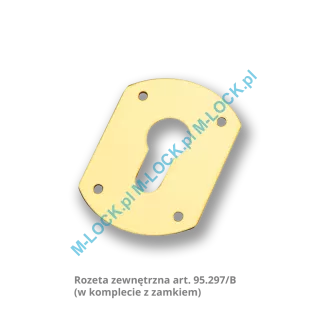

Rozeta zewnętrzna - w komplecie dla wszystkich zamków serii 38 art. 95.297/B mosiądz (OLV)

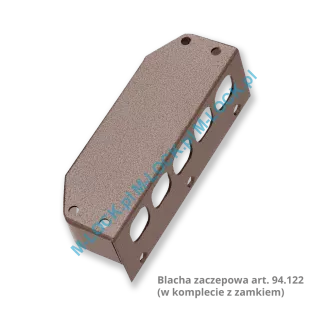

Blacha zaczepowa - w komplecie dla wszystkich zamków serii 38 art. 94.122

Warto wiedzieć (przed zakupem)
Zamki nawierzchniowe firmy Mottura serii 38 najczęściej wykorzystywane są w drzwiach otwieranych do wewnątrz pomieszczenia. Są to głównie drzwi dwuskrzydłowe, jednoskrzydłowe-bezprzylgowe (inaczej bezfelcowe), garażowe itp. gdzie płaszczyzna skrzydła drzwiowego zrównuje się z ościeżnicą lub drugim skrzydłem drzwi. W takim przypadku zamek i przeciwległa blacha zaczepowa znajdują się na równym poziomie - instalacja nie stanowi większego problemu.

Inaczej wygląda montaż w przypadku typowych drzwi przylgowych z tzw. felcem, gdzie po zamknięciu powierzchnia skrzydła drzwiowego i ościeżnicy nie znajdują się w jednej płaszczyźnie. Zamek jest bardziej wysunięty do wewnątrz pomieszczenia, czyli w stronę otwarcia. Element zaczepowy zamontowany bezpośrednio na ościeżnicy nie zrównuje się z zamkiem, co sprawia że rygle nie trafiają bezpośrednio w otwory zaczepu.
Powoduje to potrzebę podłożenia pod blachę zaczepową podkładek dystansowych (dostępne osobno) lub montażu specjalnych podwyższanych blach zaczepowych (dostępne osobno).

Przykładowe akcesoria:
- podkładki dystansowe pod blachę zaczepową: art. 94.200
- blachy zaczepowe podwyższane: art. 94.125

Jeżeli nie są Państwo pewni możliwości zastosowania wybranego zamka do konkretnych drzwi, przed zakupem prosimy o kontakt z naszą firmą w celu konsultacji. Do standardowego zestawu producent nie dołącza specjalnych blach lub podkładek niwelujących nierówności występujące w wielu rodzajach drzwi i ościeżnic. W takiej sytuacji konsultację lub montaż zamka najlepiej zlecić wyspecjalizowanej firmie.
